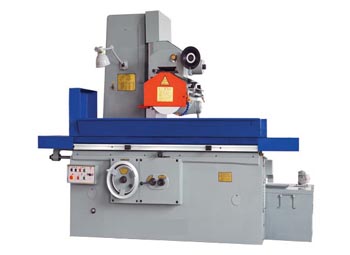

BC-M7130平面磨床
一、用途与特点:
M71系列采用砂轮周边进行磨削,工作台纵向运动,魔头横向进给采用液压驱动,垂直进给采用快速升降,工作台快速运动采用缓冲装置,无撞击现像,结构先进。
二、技术参数:
序号 |
项目 |
规格参数 |
1 |
最大磨削尺寸(宽*长*高) |
320*1000*400mm |
2 |
工作台纵向行程(最大) |
1100mm |
3 |
工作台纵向移动速度 |
3--27m/min |
4 |
工作台纵向撞击缓冲距离 |
30mm |
5 |
工作台T型槽(槽数*宽度) |
3*18 |
6 |
砂轮轴中心至工作台面距离(最大) |
≥580mm |
7 |
垂直进给手轮刻度盘值 |
手轮每格? 0.01mm |
8 |
垂直进给手轮刻度盘值手轮每转 |
1.00mm |
9 |
加工表面对基面的平行度纵向 |
1000:0.015mm |
10 |
加工表面对基面的平行度横向 |
300:0.01mm |
11 |
净重*毛重 |
3600 kg*4500kg |
12 |
电机总功率 |
8.99kw |
13 |
液压泵电机功率 |
3kw |
14 |
磨头电机功率 |
5.5kw |
15 |
快速升降电机功率 |
0.37kw |
16 |
砂轮轴转速 |
rpm1450 |
17 |
表面粗糙度 |
Ra0.63um |
18 |
磨头最大移动量横向(手动及液压) |
≥350mm |
19 |
磨头最大移动量横向(加长) |
450mm |
20 |
加工表面对基面的平行度横向 |
300:0.01 mm |
21 |
砂轮尺寸(外径*宽*内径) |
φ350*40*φ127mm |
22 |
外形尺寸(长*宽*高) |
2295*1673*2267mm |
![](photo/cp18_2.jpg)
